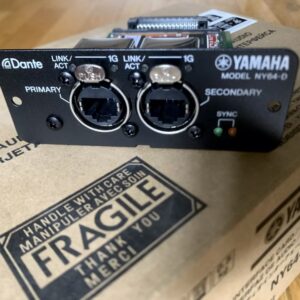

Yamaha NY64-D Dante

Yamaha NY64-D Dante – Mô tả sản phẩm

• Yamaha NY64-D Dante là một thẻ mở rộng giao diện âm thanh kỹ thuật số dành riêng cho dòng bàn trộn kỹ thuật số Yamaha TF series, bao gồm TF1, TF3, TF5 và TF-RACK.

• Đây là một giải pháp hoàn hảo để tích hợp hệ thống âm thanh với công nghệ mạng Dante – một công nghệ truyền tải âm thanh kỹ thuật số chất lượng cao qua mạng Ethernet, mang lại sự linh hoạt, dễ dàng trong việc truyền và nhận tín hiệu âm thanh.

• Yamaha NY64-D Dante cung cấp khả năng truyền và nhận lên đến 128 kênh âm thanh kỹ thuật số (64 đầu vào và 64 đầu ra) với độ phân giải 24-bit/48kHz. Điều này đảm bảo âm thanh luôn rõ ràng, chi tiết và trung thực.

• Được thiết kế với khả năng tương thích cao, Yamaha NY64-D Dante dễ dàng cắm trực tiếp vào khe mở rộng của bàn trộn TF series, không cần cấu hình phức tạp, giúp tiết kiệm thời gian và công sức trong quá trình lắp đặt.

• Với Yamaha NY64-D Dante, bạn có thể kết nối hệ thống âm thanh của mình với các thiết bị âm thanh Dante khác như Tio1608-D, mở rộng hệ thống đầu vào và đầu ra lên đến 48 đầu vào và 24 đầu ra, tạo ra một hệ thống âm thanh chuyên nghiệp và linh hoạt.

• Hệ thống kết nối mạng Dante của Yamaha NY64-D Dante giúp truyền tín hiệu âm thanh không nén qua cáp mạng CAT5e/CAT6, giảm thiểu nhiễu và tổn thất tín hiệu so với kết nối analog truyền thống.

• Yamaha NY64-D Dante tích hợp đèn báo trạng thái với các tín hiệu như LINK/ACT, 1G, SYNC, giúp người dùng dễ dàng theo dõi trạng thái kết nối và đảm bảo hệ thống luôn hoạt động ổn định.

• Với thiết kế nhỏ gọn và nhẹ (kích thước 100 mm x 38,5 mm x 132,5 mm, trọng lượng 0,2 kg), Yamaha NY64-D Dante dễ dàng lắp đặt và vận chuyển, phù hợp cho nhiều không gian và tình huống khác nhau.

• Đây là lựa chọn hoàn hảo cho các hệ thống âm thanh trực tiếp, phòng thu, hội trường, nhà thờ, và các sự kiện yêu cầu hệ thống âm thanh linh hoạt, chất lượng cao.

Đặc điểm của Yamaha NY64-D Dante

• Định dạng tín hiệu Dante hiện đại: Yamaha NY64-D Dante hỗ trợ định dạng tín hiệu Dante, một trong những công nghệ truyền tải âm thanh kỹ thuật số qua mạng Ethernet phổ biến nhất hiện nay. Điều này giúp bạn dễ dàng tích hợp hệ thống âm thanh của mình vào các thiết bị Dante khác mà không cần đến kết nối analog phức tạp.

• Khả năng truyền tải âm thanh 64 đầu vào và 64 đầu ra: Yamaha NY64-D Dante cho phép truyền và nhận lên đến 128 kênh âm thanh kỹ thuật số (64 đầu vào và 64 đầu ra). Điều này giúp hệ thống của bạn có khả năng xử lý âm thanh mạnh mẽ và linh hoạt, phù hợp cho cả các hệ thống âm thanh nhỏ và lớn.

• Độ phân giải 24-bit/48kHz: Chất lượng âm thanh luôn rõ ràng và trung thực nhờ vào độ phân giải cao 24-bit/48kHz. Điều này đảm bảo âm thanh được truyền tải và thu lại một cách chi tiết và chân thực nhất.

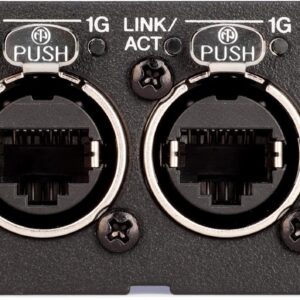

• Kết nối mạng linh hoạt với 2 cổng etherCON RJ-45: Yamaha NY64-D Dante tích hợp hai cổng mạng (Primary và Secondary) với khả năng kết nối dự phòng. Trong trường hợp kết nối chính gặp sự cố, kết nối dự phòng sẽ đảm bảo hệ thống vẫn hoạt động ổn định.

• Tích hợp dễ dàng với bàn trộn Yamaha TF series: Thẻ Yamaha NY64-D Dante được thiết kế để cắm trực tiếp vào khe mở rộng của bàn trộn TF series mà không cần cấu hình phức tạp, giúp tiết kiệm thời gian và công sức trong quá trình lắp đặt.

• Hỗ trợ mở rộng hệ thống với Tio1608-D: Khi kết hợp với rack I/O Tio1608-D, hệ thống có thể mở rộng lên đến 48 đầu vào và 24 đầu ra, mang lại sự linh hoạt tối đa cho hệ thống âm thanh của bạn.

• Truyền tải âm thanh qua mạng Ethernet: Yamaha NY64-D Dante truyền tín hiệu âm thanh không nén qua cáp mạng CAT5e/CAT6, giúp giảm thiểu nhiễu và đảm bảo chất lượng âm thanh luôn ổn định, kể cả trong các hệ thống âm thanh lớn.

• Đèn báo trạng thái tiện lợi: Với các đèn báo LINK/ACT, 1G và SYNC, Yamaha NY64-D Dante giúp bạn dễ dàng theo dõi trạng thái kết nối, tốc độ truyền tải và tình trạng đồng bộ mạng Dante.

• Thiết kế nhỏ gọn và nhẹ: Với kích thước 100 mm x 38,5 mm x 132,5 mm và trọng lượng chỉ 0,2 kg, Yamaha NY64-D Dante dễ dàng lắp đặt vào hệ thống mà không tốn quá nhiều không gian.

• Độ bền cao và đáng tin cậy: Được thiết kế bởi Yamaha – thương hiệu âm thanh hàng đầu thế giới, Yamaha NY64-D Dante đảm bảo chất lượng và độ bền cao, hoạt động ổn định trong mọi điều kiện sử dụng.

Lợi ích khi bạn mua Yamaha NY64-D Dante

• Dễ dàng mở rộng hệ thống âm thanh kỹ thuật số: Với Yamaha NY64-D Dante, bạn có thể mở rộng hệ thống âm thanh của mình một cách nhanh chóng và hiệu quả. Bằng cách tích hợp với các thiết bị khác trong hệ thống Yamaha TF series hoặc thiết bị Dante khác, bạn có thể tăng số lượng đầu vào và đầu ra của hệ thống mà không cần phải thay đổi cấu trúc vật lý. Điều này giúp tiết kiệm chi phí và công sức trong việc nâng cấp hệ thống âm thanh.

• Chất lượng âm thanh tuyệt hảo: Yamaha NY64-D Dante hỗ trợ độ phân giải âm thanh 24-bit/48kHz, đảm bảo âm thanh luôn rõ ràng, chi tiết và trung thực. Đây là lựa chọn lý tưởng cho các hệ thống âm thanh chuyên nghiệp yêu cầu chất lượng cao, từ phòng thu, hội trường đến sự kiện trực tiếp.

• Khả năng kết nối linh hoạt với mạng Dante: Thẻ NY64-D Dante cho phép bạn kết nối với hệ thống mạng âm thanh Dante thông qua Ethernet, giúp truyền tải âm thanh không nén qua cáp mạng CAT5e/CAT6. Điều này giúp giảm thiểu nhiễu tín hiệu, tăng độ ổn định và giữ được chất lượng âm thanh cao nhất.

• Tích hợp dễ dàng và nhanh chóng với bàn trộn Yamaha TF series: Yamaha NY64-D Dante được thiết kế để cắm trực tiếp vào khe mở rộng của các bàn trộn Yamaha TF series mà không cần cấu hình phức tạp. Điều này giúp bạn tiết kiệm thời gian và đảm bảo hệ thống luôn hoạt động ổn định.

• Bảo mật và đáng tin cậy với kết nối dự phòng: Với hai cổng etherCON RJ-45 (Primary và Secondary), Yamaha NY64-D Dante cung cấp khả năng kết nối dự phòng. Trong trường hợp kết nối chính gặp sự cố, kết nối dự phòng sẽ tự động kích hoạt, đảm bảo hệ thống hoạt động liên tục và không bị gián đoạn.

• Giảm thiểu nhiễu tín hiệu và duy trì chất lượng âm thanh cao: Khả năng truyền tải âm thanh kỹ thuật số không nén qua mạng Ethernet giúp Yamaha NY64-D Dante tránh được các vấn đề nhiễu tín hiệu thường gặp trong kết nối analog, mang lại chất lượng âm thanh ổn định và rõ ràng.

• Linh hoạt trong việc mở rộng hệ thống với Tio1608-D: Khi kết hợp với rack I/O Tio1608-D, Yamaha NY64-D Dante cho phép bạn mở rộng hệ thống lên đến 48 đầu vào và 24 đầu ra. Đây là giải pháp lý tưởng cho các hệ thống âm thanh lớn, cần nhiều kênh âm thanh mà vẫn đảm bảo độ linh hoạt cao.

• Hỗ trợ giám sát và quản lý dễ dàng: Yamaha NY64-D Dante tích hợp đèn báo trạng thái với các tín hiệu như LINK/ACT, 1G và SYNC, giúp bạn dễ dàng theo dõi trạng thái kết nối, tốc độ truyền tải và tình trạng đồng bộ mạng Dante. Điều này đảm bảo hệ thống của bạn luôn hoạt động ổn định và an toàn.

Yamaha NY64-D Dante phù hợp dùng cho những công việc gì

• Hệ thống âm thanh trực tiếp tại hội trường và sân khấu: Yamaha NY64-D Dante là lựa chọn lý tưởng cho các hệ thống âm thanh trực tiếp nhờ khả năng truyền tải âm thanh kỹ thuật số không nén với chất lượng cao, đảm bảo âm thanh rõ ràng và ổn định.

• Phòng thu âm chuyên nghiệp: Với khả năng truyền và nhận lên đến 128 kênh âm thanh kỹ thuật số, Yamaha NY64-D Dante giúp kết nối các thiết bị âm thanh một cách linh hoạt và dễ dàng, đảm bảo chất lượng âm thanh tuyệt hảo trong các bản thu.

• Nhà thờ và không gian hội họp: Yamaha NY64-D Dante giúp dễ dàng mở rộng hệ thống âm thanh trong không gian lớn mà không cần dây tín hiệu analog phức tạp, đảm bảo âm thanh luôn rõ ràng và đồng đều.

• Hệ thống âm thanh sự kiện trực tiếp ngoài trời: Yamaha NY64-D Dante giúp bạn dễ dàng thiết lập hệ thống âm thanh linh hoạt với nhiều đầu vào và đầu ra, phù hợp cho các sự kiện trực tiếp với nhiều nguồn âm thanh khác nhau.

• Hệ thống âm thanh nhà hát và biểu diễn nghệ thuật: Với khả năng truyền tải âm thanh kỹ thuật số chất lượng cao qua mạng Ethernet, Yamaha NY64-D Dante đảm bảo âm thanh trung thực và chi tiết trong các buổi biểu diễn.

• Giảng đường và phòng hội nghị: Yamaha NY64-D Dante giúp tích hợp và mở rộng hệ thống âm thanh trong các không gian lớn, đảm bảo mọi người trong phòng đều nghe rõ ràng và rõ nét.

• Hệ thống âm thanh di động chuyên nghiệp: Với thiết kế nhỏ gọn và dễ dàng lắp đặt, Yamaha NY64-D Dante là giải pháp hoàn hảo cho các hệ thống âm thanh di động cần chất lượng âm thanh cao và dễ dàng thiết lập.

• Hệ thống phát thanh nội bộ và phát sóng trực tiếp: Khả năng kết nối với hệ thống mạng Dante giúp Yamaha NY64-D Dante dễ dàng tích hợp vào hệ thống phát thanh nội bộ hoặc phát sóng trực tiếp, đảm bảo âm thanh luôn ổn định và chất lượng cao.

Thông số kỹ thuật của Yamaha NY64-D Dante

• Định dạng tín hiệu: Dante (1000BASE-T)

  • Yamaha NY64-D Dante sử dụng giao thức Dante – công nghệ truyền tải âm thanh kỹ thuật số qua mạng Ethernet, đảm bảo chất lượng âm thanh cao và dễ dàng tích hợp vào hệ thống âm thanh mạng.

• Số kênh âm thanh: 64 đầu vào / 64 đầu ra

  • Đảm bảo khả năng xử lý âm thanh mạnh mẽ với tổng cộng 128 kênh kỹ thuật số, phù hợp cho các hệ thống âm thanh lớn.

• Độ phân giải âm thanh: 24-bit/48kHz

  • Chất lượng âm thanh rõ ràng, trung thực và chi tiết, lý tưởng cho các ứng dụng âm thanh chuyên nghiệp.

• Kích thước: 100 mm (Rộng) x 38,5 mm (Cao) x 132,5 mm (Sâu)

  • Thiết kế nhỏ gọn, dễ dàng lắp đặt vào hệ thống mà không tốn diện tích.

• Trọng lượng: 0,2 kg

  • Nhẹ nhàng, thuận tiện cho việc vận chuyển và lắp đặt.

• Kết nối mạng: 2 cổng etherCON RJ-45 (Primary và Secondary)

  • Hỗ trợ kết nối dự phòng, đảm bảo hệ thống luôn hoạt động ổn định trong trường hợp kết nối chính gặp sự cố.

• Tích hợp với Yamaha TF series: Được thiết kế để cắm trực tiếp vào khe mở rộng của các bàn trộn TF series mà không cần cấu hình phức tạp.

• Tương thích với Tio1608-D: Cho phép mở rộng hệ thống lên đến 48 đầu vào và 24 đầu ra.

• Đèn báo trạng thái: LINK/ACT, 1G, SYNC

  • Hỗ trợ người dùng dễ dàng theo dõi trạng thái kết nối, tốc độ truyền tải và tình trạng đồng bộ mạng Dante.

Hướng dẫn sử dụng chi tiết Yamaha NY64-D Dante

• Lắp đặt Yamaha NY64-D Dante vào bàn trộn Yamaha TF series:

  • Đảm bảo bàn trộn Yamaha TF series đã được tắt nguồn trước khi lắp đặt thẻ mở rộng.

  • Xác định khe mở rộng của bàn trộn (TF1, TF3, TF5 hoặc TF-RACK).

  • Tháo nắp bảo vệ của khe mở rộng (nếu có).

  • Cắm Yamaha NY64-D Dante vào khe mở rộng với các đầu kết nối hướng về phía trong.

  • Đảm bảo thẻ được lắp đặt chắc chắn và không bị lỏng lẻo.

  • Khởi động lại bàn trộn để hệ thống nhận diện thẻ Yamaha NY64-D Dante.

• Kết nối Yamaha NY64-D Dante với mạng Dante:

  • Sử dụng cáp mạng CAT5e hoặc CAT6 để kết nối từ cổng Primary của Yamaha NY64-D Dante đến switch mạng Dante.

  • Nếu muốn sử dụng kết nối dự phòng, kết nối cổng Secondary của Yamaha NY64-D Dante đến switch dự phòng trong mạng Dante.

  • Đảm bảo switch mạng hỗ trợ Dante và có cấu hình đúng cho mạng Dante.

• Cấu hình âm thanh Dante trên bàn trộn Yamaha TF series:

  • Truy cập vào menu cài đặt của bàn trộn Yamaha TF series.

  • Chọn “Network” và thiết lập địa chỉ IP của Yamaha NY64-D Dante (nên chọn chế độ DHCP nếu hệ thống mạng có máy chủ DHCP).

  • Đảm bảo bàn trộn Yamaha TF nhận diện đúng Yamaha NY64-D Dante và hiển thị kết nối Dante.

  • Sử dụng phần mềm Dante Controller trên máy tính để quản lý và cấu hình kênh âm thanh giữa Yamaha NY64-D Dante và các thiết bị khác trong hệ thống Dante.

• Giám sát trạng thái kết nối Yamaha NY64-D Dante:

  • Kiểm tra các đèn báo trên Yamaha NY64-D Dante:

    • Đèn LINK/ACT: Hiển thị trạng thái kết nối mạng.

    • Đèn 1G: Hiển thị tốc độ truyền tải mạng (1 Gbps).

    • Đèn SYNC: Hiển thị trạng thái đồng bộ mạng Dante.

  • Nếu có vấn đề kết nối, kiểm tra lại dây cáp mạng và cấu hình mạng Dante.

• Sử dụng hệ thống âm thanh với Yamaha NY64-D Dante:

  • Kích hoạt các kênh đầu vào và đầu ra của Yamaha NY64-D Dante trên bàn trộn Yamaha TF.

  • Đảm bảo các kênh đầu vào và đầu ra đã được cấu hình đúng trong phần mềm Dante Controller.

  • Sử dụng bàn trộn để điều khiển mức âm lượng, hiệu ứng âm thanh và các thông số khác cho từng kênh Dante.

Một vài câu hỏi và đáp về Yamaha NY64-D Dante

1. Yamaha NY64-D Dante có thể sử dụng với các dòng bàn trộn Yamaha khác ngoài TF series không?

• Không, Yamaha NY64-D Dante được thiết kế đặc biệt cho dòng Yamaha TF series, bao gồm TF1, TF3, TF5 và TF-RACK. Nó không tương thích với các dòng bàn trộn khác của Yamaha.

2. Yamaha NY64-D Dante có thể kết nối với các thiết bị Dante của thương hiệu khác không?

• Có, Yamaha NY64-D Dante hỗ trợ giao thức Dante tiêu chuẩn, cho phép kết nối với bất kỳ thiết bị Dante nào của các thương hiệu khác miễn là chúng sử dụng cùng giao thức Dante.

3. Tôi có thể sử dụng Yamaha NY64-D Dante trong hệ thống mạng Ethernet thông thường không?

• Yamaha NY64-D Dante yêu cầu một mạng Dante chuyên dụng hoặc một mạng Ethernet được cấu hình để hỗ trợ Dante. Đảm bảo switch mạng và cấu hình IP được thiết lập đúng để đảm bảo kết nối ổn định.
