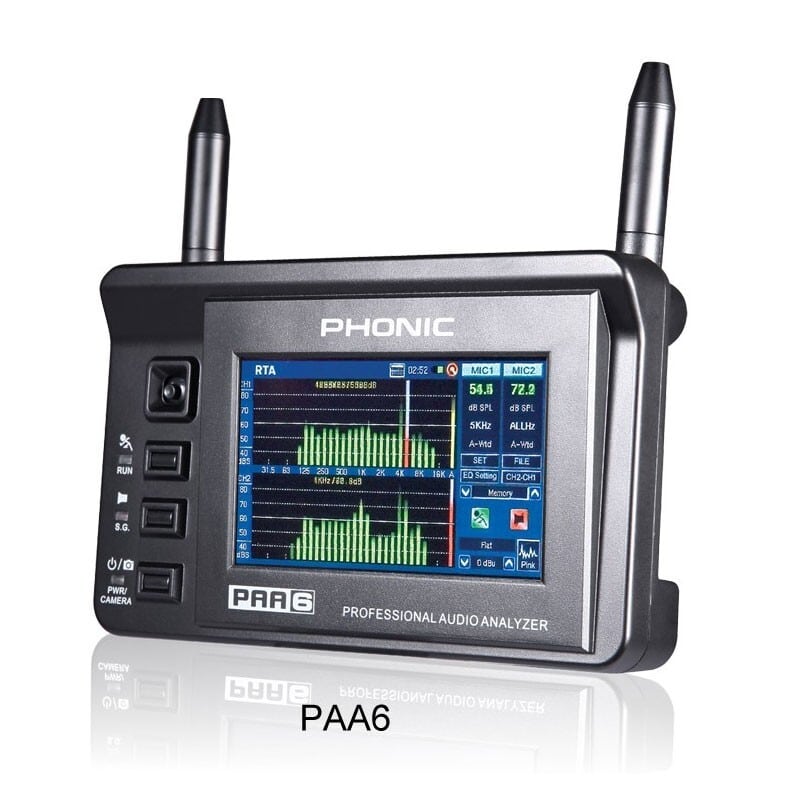

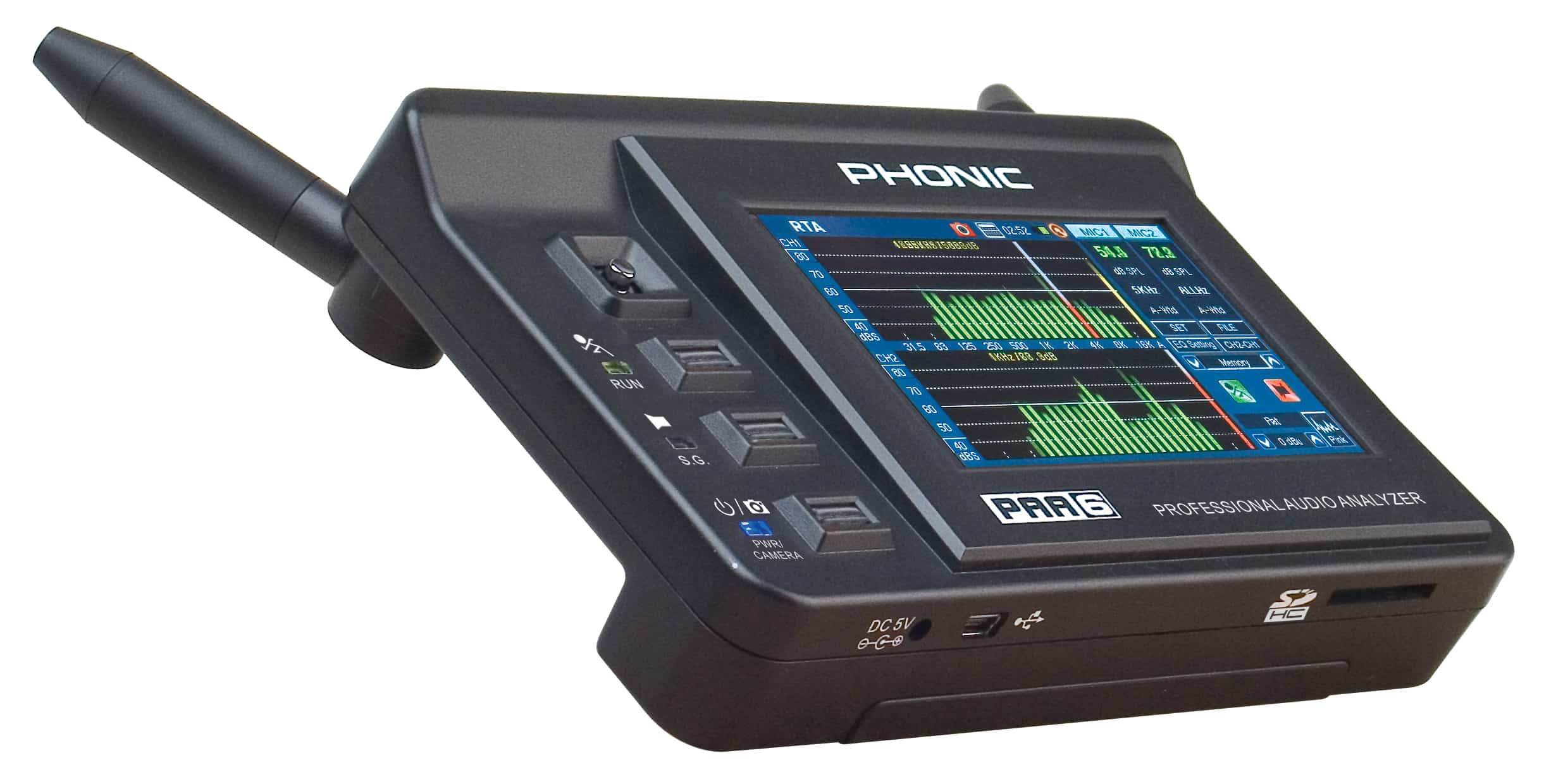

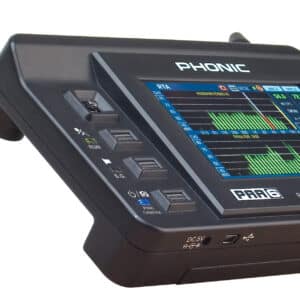

THIẾT BỊ ĐO ÂM THANH PHONIC PAA6

1) Mô tả Thiết bị đo âm thanh Phonic PAA6

• Thiết bị đo âm thanh Phonic PAA6 là thiết bị phân tích âm thanh chuyên dụng dạng cầm tay, được thiết kế để kỹ thuật viên, đơn vị lắp đặt và người chơi âm thanh có thể đo kiểm, đánh giá và tối ưu hệ thống âm thanh một cách nhanh, chính xác ngay tại hiện trường

• Thiết bị đo âm thanh Phonic PAA6 hoạt động theo hướng “đo đúng – nhìn rõ – chỉnh nhanh”, giúp bạn nắm được tình trạng tín hiệu và chất lượng hệ thống qua các phép đo quan trọng như phân tích phổ (RTA/FFT), đo mức âm (SPL), đo thời gian vang (RT60), đo méo hài và nhiễu (THD+N), kiểm tra pha, kiểm tra cực tính (polarity), quan sát dạng sóng (scope) và nhiều chức năng đo thực chiến khác

• Khi set up dàn loa sân khấu, dàn âm thanh hội trường, phòng họp, karaoke, nhà thờ hoặc studio, vấn đề thường gặp là tiếng thiếu cân bằng, dải trầm bị hụt do lệch cực hoặc lệch pha, tiếng gắt do cộng hưởng phòng, hú rít do EQ sai điểm, hoặc tín hiệu line bị bẩn do méo và nhiễu nền cao

• Thiết bị đo âm thanh Phonic PAA6 giải quyết các vấn đề đó bằng cách biến các “cảm giác nghe” thành dữ liệu đo lường cụ thể, để bạn có cơ sở chỉnh EQ, kiểm tra đấu nối, cân pha, tối ưu đặt loa và xử lý âm học một cách có hệ thống, hạn chế làm theo kinh nghiệm mơ hồ

• Thiết bị đo âm thanh Phonic PAA6 đặc biệt phù hợp cho nhu cầu cân chỉnh hệ thống âm thanh theo quy trình chuẩn kỹ thuật

• Với mô hình máy đo âm thanh 2 kênh, Thiết bị đo âm thanh Phonic PAA6 giúp bạn so sánh hai nguồn đo, kiểm tra tương quan, kiểm tra lệch pha và đánh giá đồng bộ tín hiệu trong nhiều tình huống như đo trước và sau EQ, đo kênh trái phải, đo tín hiệu reference và tín hiệu thu về

• Nếu bạn đang cần một audio analyzer cầm tay để tối ưu hệ thống âm thanh nhanh, giảm thời gian set up, nâng độ ổn định khi chạy sự kiện, và tăng tính chuyên nghiệp khi nghiệm thu công trình âm thanh, Thiết bị đo âm thanh Phonic PAA6 là lựa chọn tập trung đúng vào nhu cầu đo kiểm thực tế

2) Đặc điểm của Thiết bị đo âm thanh Phonic PAA6

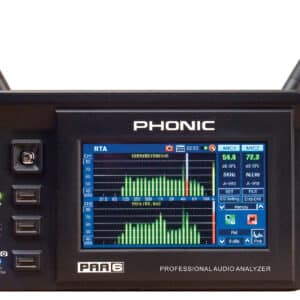

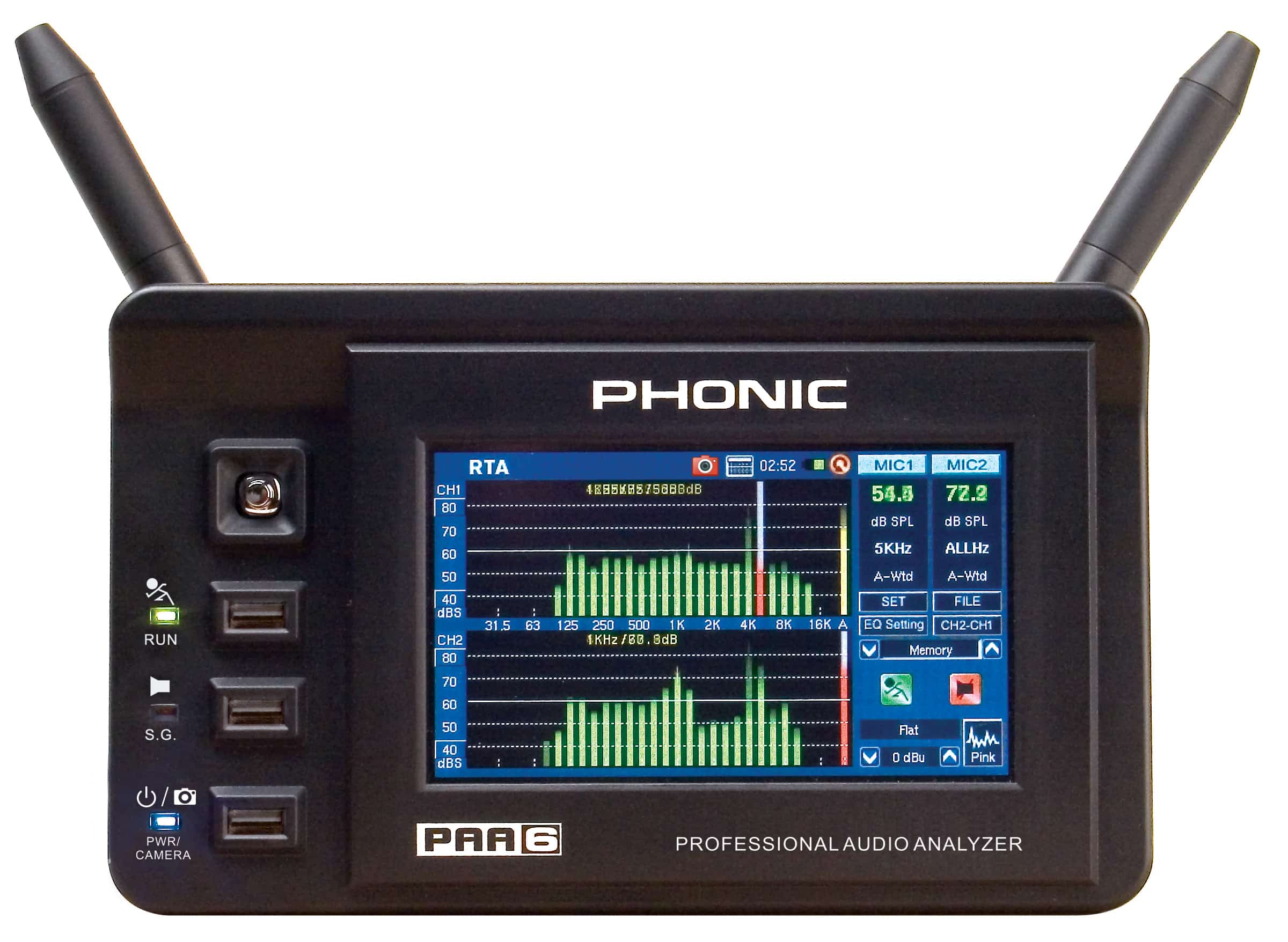

• Đặc điểm 1: Màn hình cảm ứng màu hiển thị trực quan, thao tác nhanh tại hiện trường

  • Lợi ích mang lại:

    • Giảm thời gian thao tác khi đo RTA, FFT, SPL, RT60 vì các chế độ đo được chuyển đổi nhanh, quan sát đồ thị rõ ràng

    • Hạn chế sai sót khi set up vì bạn nhìn thấy ngay sự thay đổi của phổ tần và mức âm theo thời gian thực

    • Phù hợp môi trường sân khấu, công trình, nơi cần thao tác nhanh thay vì ngồi laptop

• Đặc điểm 2: Máy đo âm thanh 2 kênh giúp so sánh và kiểm tra tương quan tín hiệu

  • Lợi ích mang lại:

    • Dễ kiểm tra khác biệt giữa kênh trái phải của hệ thống PA, phát hiện lệch gain, lệch EQ, hoặc sai đường tín hiệu

    • Hữu ích khi cần đo “trước và sau” xử lý như trước EQ và sau EQ, trước processor và sau processor

    • Tăng độ chính xác khi đánh giá pha và mức tương quan, giúp căn chỉnh hệ thống âm thanh theo hướng đồng nhất

• Đặc điểm 3: Chức năng RTA (Real Time Analyzer) cho cân chỉnh hệ thống âm thanh và chống hú

  • Lợi ích mang lại:

    • Giúp bạn nhìn được phổ tần theo thời gian thực để biết dải nào đang dư, dải nào đang thiếu, từ đó chỉnh EQ có cơ sở

    • Hỗ trợ quy trình chống hú rít bằng cách xác định vùng tần dễ gây feedback, tối ưu EQ, tăng độ an toàn khi nâng gain

    • RTA phù hợp cho căn chỉnh loa fullrange, subwoofer, monitor sân khấu và hệ thống karaoke

• Đặc điểm 4: Chức năng FFT phân tích phổ chi tiết, hỗ trợ khoanh vùng lỗi cộng hưởng

  • Lợi ích mang lại:

    • Phân tích phổ theo biến đổi Fourier giúp kiểm tra năng lượng tần số rõ nét, dễ phát hiện đỉnh cộng hưởng gây gắt, chói hoặc ù

    • Hữu ích khi tối ưu chất lượng âm thanh trong phòng có nhiều phản xạ, giúp bạn đưa ra quyết định xử lý EQ hoặc âm học hợp lý

    • Nâng chất lượng căn chỉnh cho những hệ thống cần độ chi tiết cao như phòng thu, phòng nghe, hội trường

• Đặc điểm 5: Đo SPL và đo mức tín hiệu line đa đơn vị, dùng được cho cả môi trường và tín hiệu thiết bị

  • Lợi ích mang lại:

    • Đo SPL giúp kiểm soát mức âm trong sự kiện, hội trường, phòng họp để đảm bảo nghe rõ mà không quá lớn

    • Đo mức line theo các đơn vị thông dụng giúp kiểm tra gain staging, hạn chế clipping, hạn chế nhiễu nền do gain sai

    • Phù hợp khi nghiệm thu công trình âm thanh, cân mức phát của nguồn, mixer, processor và ampli

• Đặc điểm 6: Đo RT60 (thời gian vang) để đánh giá âm học phòng và tối ưu bố trí hệ thống

  • Lợi ích mang lại:

    • Giúp bạn biết phòng đang “vang dài” hay “khô”, từ đó quyết định cách xử lý tiêu âm, tán âm, hoặc thay đổi vị trí loa

    • Tối ưu độ rõ của giọng nói cho phòng họp, nhà thờ, hội trường bằng cách kiểm soát độ vang theo từng dải tần

    • Nâng trải nghiệm nghe nhạc cho phòng nghe và studio bằng việc đo và điều chỉnh có căn cứ

• Đặc điểm 7: Đo THD+N để kiểm tra méo hài và nhiễu, đánh giá độ sạch của tín hiệu

  • Lợi ích mang lại:

    • Phát hiện sớm hiện tượng méo do quá tải, do processor cấu hình sai, hoặc do thiết bị xuống cấp

    • Kiểm tra nhanh chất lượng đường tín hiệu line, giúp tối ưu gain để giảm nhiễu nền và tăng độ sạch

    • Hữu ích khi test thiết bị, bảo trì hệ thống âm thanh, hoặc rà lỗi khi nghe có cảm giác “bể tiếng”

• Đặc điểm 8: Kiểm tra Phase và Phase Correlation để căn chỉnh pha, tăng lực và độ chắc của dải trầm

  • Lợi ích mang lại:

    • Giúp phát hiện tình trạng lệch pha giữa các nguồn, giữa sub và top, hoặc giữa hai kênh trái phải

    • Khi pha được căn đúng, âm hình ổn định hơn, tiếng bass chắc hơn, giảm hiện tượng hụt trầm hoặc loãng tiếng

    • Tối ưu hiệu quả cho hệ thống loa line array, hệ thống sub đôi, sub cardioid và các cấu hình nhiều loa

• Đặc điểm 9: Kiểm tra Polarity giúp xác nhận đấu đúng cực tính loa và dây tín hiệu

  • Lợi ích mang lại:

    • Tránh lỗi đấu ngược cực khiến hệ thống mất năng lượng dải thấp, tiếng mỏng và thiếu lực

    • Rút ngắn thời gian kiểm tra khi lắp đặt nhiều loa, nhiều đường dây, hạn chế “đoán” bằng tai trong môi trường ồn

    • Tăng độ tin cậy khi nghiệm thu, bàn giao hệ thống âm thanh công trình

• Đặc điểm 10: Tích hợp Tone Generator để test nhanh hệ thống, phục vụ quy trình cân chỉnh chuẩn kỹ thuật

  • Lợi ích mang lại:

    • Có thể phát tín hiệu test như pink noise, white noise, sine, sweep để kiểm tra đáp tuyến và độ ổn định của hệ thống

    • Giúp bạn test từng tuyến tín hiệu, từng cụm loa, rà lỗi nhanh khi có sự cố trong show hoặc khi mới lắp đặt

    • Kết hợp RTA/FFT để tạo quy trình “phát tín hiệu chuẩn – đo phản hồi – chỉnh theo dữ liệu”, nâng chất lượng âm thanh tổng thể và giảm thời gian set up

• Công việc 1: Cân chỉnh hệ thống âm thanh sân khấu, hội trường, sự kiện

  • Đo RTA/FFT để cân bằng tần số tổng, tối ưu tiếng nhạc và tiếng nói theo không gian thực tế

• Công việc 2: Chống hú micro và tối ưu monitor sân khấu

  • Dò tần số gây feedback, chỉnh EQ đúng điểm, tăng mức gain ổn định khi biểu diễn

• Công việc 3: Lắp đặt và nghiệm thu hệ thống âm thanh công trình

  • Đo SPL, kiểm tra tuyến tín hiệu, kiểm tra đấu nối, đưa ra kết quả rõ ràng khi bàn giao

• Công việc 4: Tối ưu subwoofer và phối hợp sub-top

  • Kiểm tra phase, polarity để hạn chế hụt bass, tăng lực và độ chắc cho dải trầm

• Công việc 5: Đo và tối ưu âm học phòng studio, phòng nghe, phòng họp

  • Đo RT-60 để đánh giá độ vang theo dải tần, hỗ trợ quyết định tiêu âm và bố trí loa/điểm nghe

• Công việc 6: Test thiết bị âm thanh và kiểm tra chất lượng tín hiệu line

  • Đo THD+N, đo mức dBu/dBV/Volt để phát hiện méo, nhiễu nền và tối ưu gain staging

• Công việc 7: Rà lỗi hệ thống nhanh khi gặp sự cố tại hiện trường

  • Dùng tone generator và scope để kiểm tra clipping, lỗi tuyến, lỗi đấu dây, sai cực nhanh gọn

• Công việc 8: Hiệu chỉnh mức nghe chuẩn cho phòng thu và phòng phát

  • Đo SPL, cân mức monitor theo mục tiêu nghe kiểm âm, giúp mix ổn định và nhất quán giữa các không gian

6) Hướng dẫn sử dụng chi tiết Thiết bị đo âm thanh Phonic PAA6

• Bước 1: Chuẩn bị và cấp nguồn cho Thiết bị đo âm thanh Phonic PAA6

  • Sạc đầy pin Li-ion trước khi sử dụng để đảm bảo quá trình đo không bị gián đoạn

  • Bật nguồn thiết bị và chờ hệ thống khởi động hoàn tất, màn hình cảm ứng hiển thị giao diện chính

• Bước 2: Lựa chọn phương thức đo phù hợp với mục đích sử dụng

  • Chọn RTA khi cần cân EQ, chống hú, kiểm tra phổ tần theo thời gian thực

  • Chọn FFT khi cần phân tích chi tiết phổ tần và xác định điểm cộng hưởng

  • Chọn SPL hoặc Meter khi cần đo mức âm môi trường hoặc mức tín hiệu line

  • Chọn RT60 khi cần đánh giá độ vang và đặc tính âm học của phòng

  • Chọn Phase hoặc Polarity khi cần kiểm tra pha và cực tính của hệ thống loa

  • Chọn THD+N khi cần kiểm tra độ sạch của tín hiệu và phát hiện méo, nhiễu

• Bước 3: Kết nối tín hiệu đo đúng cách

  • Sử dụng micro condenser tích hợp khi đo SPL, RTA nhanh trong không gian phòng

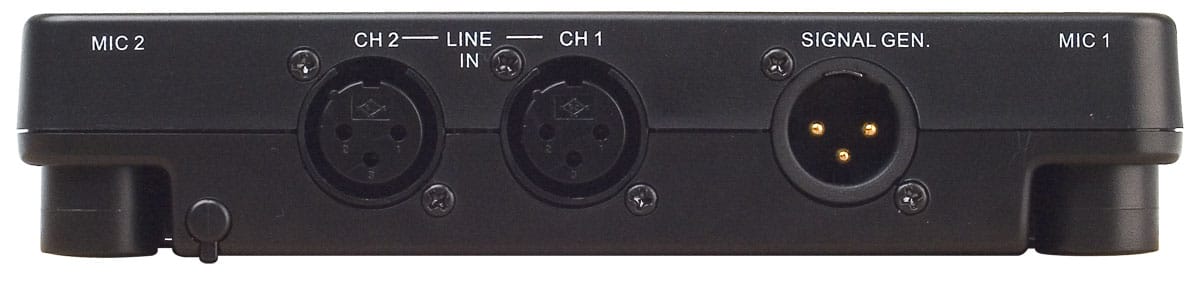

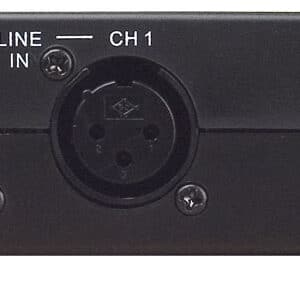

  • Kết nối tín hiệu line vào cổng XLR input khi cần đo chính xác tín hiệu từ mixer, processor hoặc ampli

  • Sử dụng XLR output để phát tín hiệu test từ tone generator khi cân chỉnh hệ thống

• Bước 4: Thiết lập tham số đo trước khi đo

  • Chọn dải octave, weighting và đơn vị đo phù hợp với mục tiêu đo

  • Điều chỉnh dynamic range và peak hold để đồ thị hiển thị rõ ràng, dễ quan sát

  • Với RTA và FFT, bật chức năng detect nếu cần xác định nhanh tần số nổi bật

• Bước 5: Tiến hành đo và quan sát kết quả

  • Đặt vị trí đo đúng điểm nghe hoặc vị trí kỹ thuật cần kiểm tra

  • Quan sát đồ thị và giá trị đo, ghi nhận các bất thường như đỉnh tần số, mức SPL quá cao, lệch pha

  • Thực hiện chỉnh EQ, chỉnh phase hoặc xử lý cần thiết dựa trên dữ liệu đo

• Bước 6: Lưu dữ liệu đo và hoàn tất

  • Lưu kết quả đo vào bộ nhớ trong hoặc thẻ nhớ để đối chiếu và nghiệm thu

  • Tắt thiết bị sau khi sử dụng, bảo quản nơi khô ráo để đảm bảo độ bền

7) Câu hỏi và đáp về Thiết bị đo âm thanh Phonic PAA6

• Câu hỏi 1: Thiết bị đo âm thanh Phonic PAA6 có dùng được cho người mới hay chỉ dành cho kỹ thuật viên chuyên nghiệp

  • Trả lời: Thiết bị đo âm thanh Phonic PAA6 có giao diện trực quan, dễ thao tác nên người mới vẫn có thể sử dụng cho các phép đo cơ bản như SPL, RTA và Polarity, đồng thời đáp ứng đầy đủ nhu cầu nâng cao của kỹ thuật viên chuyên nghiệp

• Câu hỏi 2: Thiết bị đo âm thanh Phonic PAA6 có cần micro đo rời hay không

  • Trả lời: Thiết bị đo âm thanh Phonic PAA6 đã tích hợp sẵn hai micro condenser để đo nhanh SPL và RTA, trong các trường hợp yêu cầu cao hơn vẫn có thể dùng tín hiệu line qua cổng XLR để tăng độ chính xác

• Câu hỏi 3: Thiết bị đo âm thanh Phonic PAA6 phù hợp nhất cho những hệ thống âm thanh nào

  • Trả lời: Thiết bị đo âm thanh Phonic PAA6 phù hợp cho hệ thống âm thanh sân khấu, hội trường, karaoke, phòng họp, nhà thờ, studio và các công trình cần cân chỉnh, kiểm tra và nghiệm thu âm thanh theo tiêu chuẩn kỹ thuật
