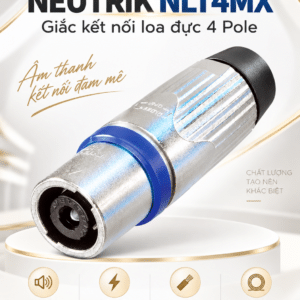

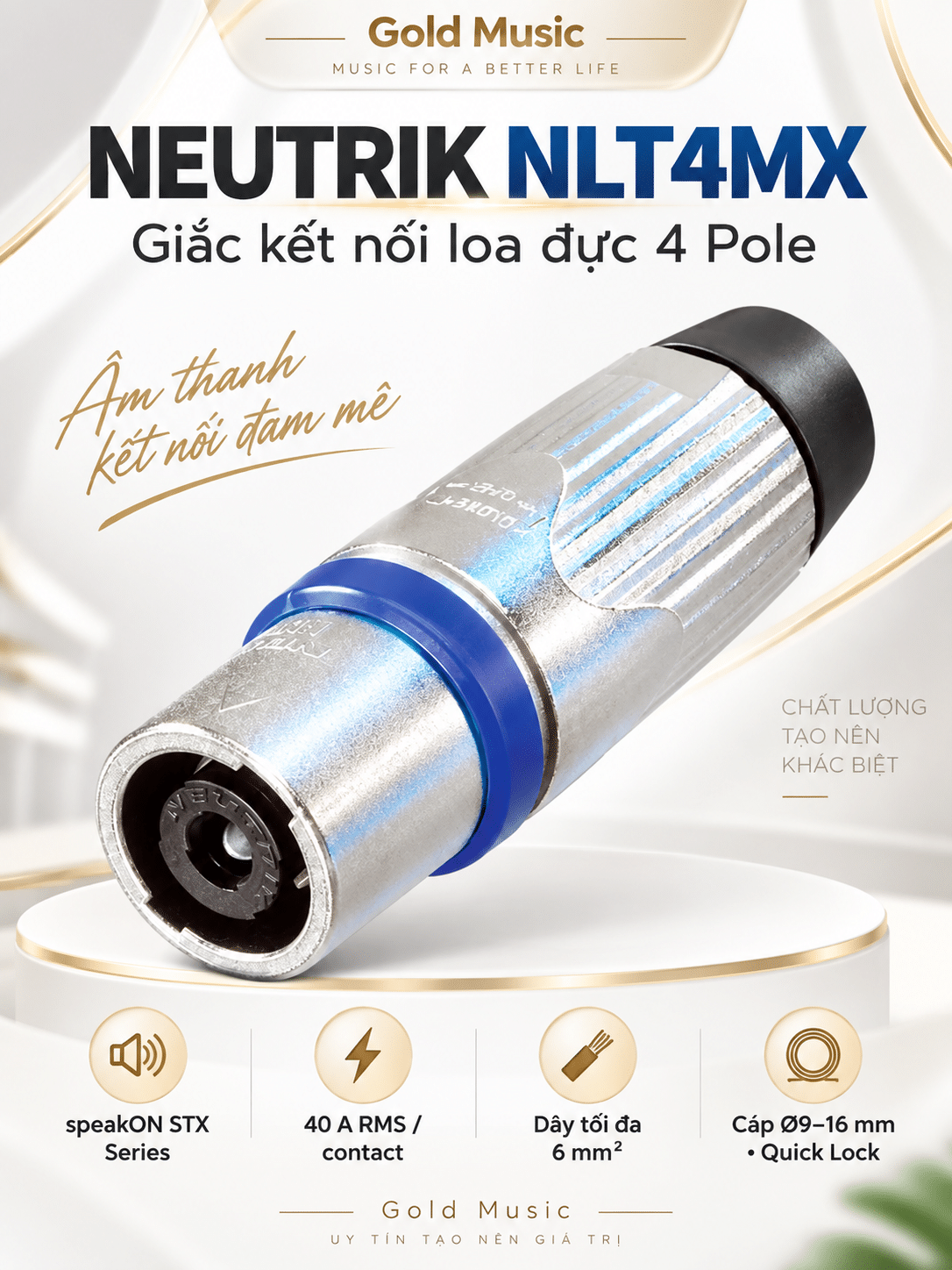

NEUTRIK NLT4MX Giắc kết nối loa đực 4 pole

1. Mô tả NEUTRIK NLT4MX Giắc kết nối loa đực 4 Pole

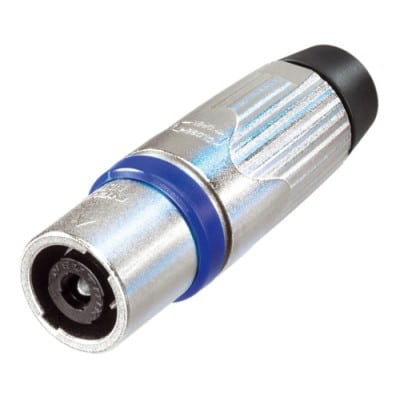

🔊 NEUTRIK NLT4MX Giắc kết nối loa đực 4 Pole là đầu nối speakON dạng cable connector thuộc dòng STX Series của Neutrik, được thiết kế dành cho hệ thống loa chuyên nghiệp cần khả năng truyền dòng lớn, độ bền cơ học cao và kết nối chắc chắn. Đây là loại đầu Male 4 Pole, phù hợp cho các hệ thống PA, sân khấu, touring, loa công suất lớn và những bộ dây speakON chuyên dụng.

Khác với nhiều đầu connector phổ thông có vỏ nhựa, NEUTRIK NLT4MX sử dụng thân kim loại đúc kẽm chắc chắn, hoàn thiện nickel màu bạc. Thiết kế này mang lại cảm giác cứng cáp, phù hợp với môi trường thường xuyên tháo lắp, di chuyển và vận chuyển thiết bị.

NLT4MX sử dụng cấu hình 4 cực gồm 1+, 1−, 2+, 2−. Nhờ vậy, một connector có thể truyền hai cặp tín hiệu độc lập. Đây là lợi thế trong những hệ thống bi-amp hoặc cấu hình loa chuyên nghiệp cần nhiều đường tín hiệu chạy chung trên một sợi cáp.

⚡ Khả năng chịu dòng là một trong những điểm nổi bật nhất của NEUTRIK NLT4MX. Connector có thể chịu dòng liên tục 40 A RMS trên mỗi contact, đồng thời hỗ trợ mức 50 A/contact đối với tín hiệu audio ở duty cycle 50%. Đây là mức rất phù hợp cho các hệ thống công suất lớn.

NEUTRIK NLT4MX hỗ trợ dây dẫn có tiết diện tối đa 6 mm² / AWG10 và đường kính ngoài của cáp từ 9 đến 16 mm. Việc sử dụng được cáp lớn giúp kỹ thuật viên lựa chọn dây loa tiết diện phù hợp để giảm suy hao khi truyền công suất trên khoảng cách dài.

Connector sử dụng Solder Contacts, tức đấu dây bằng phương pháp hàn. Các chân hàn có kích thước lớn để phù hợp với dây loa tiết diện lớn. Khi được thi công đúng kỹ thuật, mối nối có thể đạt độ ổn định cao trong môi trường sử dụng chuyên nghiệp.

Phần tiếp điểm của NLT4MX được làm từ Spring Copper, phủ bạc khoảng 4 µm nhằm hỗ trợ khả năng dẫn điện và duy trì độ tiếp xúc tốt. Điện trở tiếp xúc thấp giúp hạn chế tổn hao tại điểm kết nối.

Một điểm quan trọng khác là hệ thống Quick Lock. Sau khi cắm vào đầu tương thích, người dùng xoay connector để khóa lại. Cơ chế này giúp hạn chế tình trạng đầu dây tuột ra ngoài ý muốn khi loa đang hoạt động.

Ngoài ra, NEUTRIK NLT4MX còn có hệ thống Chuck Type Strain Relief, giúp giữ chắc phần vỏ cáp và giảm lực kéo trực tiếp lên mối hàn. Đây là yếu tố rất cần thiết với dây loa sân khấu thường xuyên bị kéo, cuộn và vận chuyển.

Với kích thước khoảng 82,5 mm chiều dài và Ø26 mm đường kính, NLT4MX vẫn giữ được thiết kế tương đối gọn trong khi đáp ứng cáp lớn và tải cao.

Hiện NLT4MX đã được Neutrik ngừng sản xuất và được thay thế bằng NLT4MXX. Tuy nhiên, NLT4MX vẫn phù hợp với những hệ thống STX đang sử dụng, nhu cầu thay thế đúng model hoặc các bộ dây cần đồng bộ connector cùng loại.

2. Đặc điểm nổi bật của NEUTRIK NLT4MX Giắc kết nối loa đực 4 Pole

1. Đầu speakON Male 4 Pole chuyên nghiệp

NEUTRIK NLT4MX sử dụng thiết kế Male Cable Connector 4 Pole.

Bốn cực cho phép triển khai hai cặp tín hiệu trên cùng một connector, phù hợp những hệ thống loa phức tạp hơn loại 2 pole thông thường.

2. Chịu dòng liên tục 40 A RMS mỗi contact

Mỗi contact có khả năng chịu dòng liên tục tới 40 A RMS.

Điều này giúp NLT4MX phù hợp cho hệ thống PA và loa công suất lớn.

3. Dòng audio tối đa 50 A/contact

Đối với tín hiệu audio ở duty cycle 50%, connector có khả năng xử lý tới 50 A/contact.

Thông số này cho thấy NLT4MX được thiết kế cho môi trường âm thanh công suất cao thực thụ.

4. Hỗ trợ dây tới 6 mm²

NLT4MX tương thích conductor có tiết diện lên tới 6 mm² / AWG10.

Người dùng có thể lựa chọn dây loa lớn để giảm điện trở và tổn hao trên đường truyền dài.

5. Thân kim loại đúc chắc chắn

Housing được làm từ hợp kim zinc diecast.

Kết cấu này tăng khả năng chịu va đập so với những connector có vỏ hoàn toàn bằng nhựa.

6. Tiếp điểm mạ bạc

Contact Spring Copper được phủ bạc khoảng 4 µm.

Thiết kế này giúp duy trì khả năng dẫn điện và độ ổn định của tiếp điểm.

7. Hệ thống khóa nhanh Quick Lock

Quick Lock cho phép cắm và khóa connector nhanh chóng.

Đầu dây sau khi khóa sẽ được giữ chắc hơn trong quá trình sử dụng.

8. Chuck Strain Relief giữ dây chắc chắn

Strain relief giúp giữ trực tiếp phần vỏ cáp.

Lực kéo từ dây không dồn hết vào các chân hàn bên trong.

9. IP54 khi kết nối

Khi ghép đúng với connector tương thích, NLT4MX đạt mức bảo vệ IP54.

Điều này phù hợp với môi trường sân khấu, touring và những nơi có bụi hoặc độ ẩm nhất định.

10. Độ bền hơn 5.000 chu kỳ kết nối

Connector được thiết kế cho hơn 5.000 lần cắm/rút.

Đây là một lợi thế rất lớn với hệ thống cho thuê thiết bị hoặc sân khấu phải setup thường xuyên.

3. Lợi ích khi mua NEUTRIK NLT4MX Giắc kết nối loa đực 4 Pole

1. Phù hợp hệ thống loa công suất lớn

Khả năng chịu dòng cao giúp NLT4MX đáp ứng tốt các đường loa có công suất lớn hơn connector thông thường.

Điều này đặc biệt hữu ích với hệ thống subwoofer hoặc PA chuyên nghiệp.

2. Cho phép sử dụng dây loa tiết diện lớn

Với conductor tối đa 6 mm², người dùng có thể tối ưu dây theo công suất và chiều dài thực tế.

Dây lớn giúp giảm sụt áp và hạn chế tổn hao công suất.

3. Hỗ trợ hai cặp tín hiệu trên cùng một connector

Bốn cực 1+, 1−, 2+, 2− cho phép triển khai cấu hình bi-amp hoặc các hệ thống chuyên dụng khác.

Điều này giúp giảm số lượng connector cần dùng.

4. Kết nối chắc chắn hơn

Quick Lock giúp đầu dây được giữ ổn định.

Trong môi trường sân khấu có nhiều người đi lại hoặc dây thường xuyên bị tác động, đây là lợi ích rất quan trọng.

5. Bảo vệ mối hàn

Chuck strain relief giúp giảm áp lực lên các điểm hàn.

Nhờ vậy dây có khả năng chịu kéo và uốn tốt hơn khi sử dụng lưu động.

6. Phù hợp môi trường touring

Thân kim loại, tiếp điểm chất lượng cao và tuổi thọ kết nối lớn giúp NLT4MX phù hợp với hệ thống thường xuyên di chuyển.

Đây là lựa chọn phù hợp cho công ty sự kiện và hệ thống cho thuê.

7. Dễ tiêu chuẩn hóa hệ thống dây

Khi sử dụng đồng bộ connector speakON, kỹ thuật viên dễ xác định đầu nối, kiểm tra dây và bảo trì hệ thống.

Điều này giúp việc setup nhanh và chuyên nghiệp hơn.

8. Thích hợp thay thế cho hệ thống STX cũ

Với hệ thống đang dùng NLT4MX, việc thay đúng model giúp giữ nguyên chuẩn kết nối và cấu hình dây hiện tại mà không phải thay đổi toàn bộ hệ thống.

4. Ứng dụng của NEUTRIK NLT4MX Giắc kết nối loa đực 4 Pole

Làm dây extension speakON

NLT4MX đặc biệt phù hợp cho dây nối dài sử dụng connector speakON male ở một đầu và female phù hợp ở đầu còn lại.

Đây là ứng dụng rất phổ biến trong hệ thống sân khấu.

Hệ thống PA lớn

NLT4MX đáp ứng dòng cao và dây tiết diện lớn, phù hợp với hệ thống full-range công suất lớn.

Dây subwoofer

Subwoofer thường yêu cầu dòng lớn hơn do công suất cao.

Connector này phù hợp cho những bộ dây sub chuyên nghiệp khi toàn bộ hệ thống được thiết kế đúng chuẩn.

Cấu hình bi-amp

Bốn pole cho phép tách hai cặp tín hiệu.

Ví dụ hệ thống có thể dùng một cặp cho LF và một cặp cho HF nếu thiết kế của loa và amplifier yêu cầu như vậy.

Sân khấu lưu động

Connector có độ bền cao, khóa chắc và vỏ kim loại phù hợp hệ thống touring.

Kỹ thuật viên có thể cắm và tháo dây nhanh khi dựng sân khấu.

Hệ thống cho thuê âm thanh

Dây cho thuê thường chịu cường độ sử dụng cao.

NLT4MX phù hợp nhờ độ bền cắm/rút và khả năng giữ cáp tốt.

Hội trường và nhà hát

Connector có thể được dùng trong các đường dây loa chuyên nghiệp cần bảo trì và tháo lắp thuận tiện.

Rack công suất

NLT4MX phù hợp với dây patch hoặc dây extension trong hệ thống power amplifier rack khi cần male cable connector 4 pole.

5. Thông số kỹ thuật NEUTRIK NLT4MX Giắc kết nối loa đực 4 Pole

Kích thước chính xác

NEUTRIK NLT4MX có:

Chiều dài: 82,5 mm

Đường kính lớn nhất: 26 mm

Đây là thông số cơ khí của connector, không phải kích thước hộp.

Trọng lượng

Neutrik không công bố một giá trị trọng lượng tịnh chính thức trong datasheet NLT4MX.

Vì vậy khi đăng Gold Music không nên lấy trọng lượng từ một nhà bán bên ngoài rồi coi đó là số liệu của hãng.

Nếu cần phục vụ vận chuyển, nên cân trực tiếp hàng tại kho.

Dây phù hợp

NLT4MX hỗ trợ:

Tiết diện lõi tối đa: 6 mm²

Cable O.D.: 9–16 mm

Hai thông số này hoàn toàn khác nhau và không nên nhầm lẫn.

Điện áp 250 V AC cần hiểu đúng

250 V AC là thông số kỹ thuật định mức của connector.

Điều này không có nghĩa NLT4MX được dùng làm jack cấp nguồn 220 V.

speakON được thiết kế cho hệ thống loa và không nên sử dụng thay connector nguồn điện.

6. So sánh NEUTRIK NLT4MX với NLT4MXX và NLT4FX

NLT4MX và NLT4MXX

NLT4MXX là model mới thay thế cho NLT4MX.

Nếu xây dựng hệ thống mới, NLT4MXX phù hợp hơn với danh mục hiện hành của Neutrik.

Nếu cần thay đúng connector trong một hệ thống cũ, NLT4MX vẫn rất hữu ích.

NLT4MX và NLT4FX

Điểm khác biệt quan trọng nhất là giới tính.

NLT4MX là Male

NLT4FX là Female

Hai loại không đảm nhiệm cùng một vị trí trong dây.

Khi nào nên chọn NLT4MX?

Nên chọn khi hệ thống cần:

Đầu speakON male 4 pole

Vỏ kim loại

Dây tới 6 mm²

Hệ thống touring

Dây extension

Thay thế đúng model STX cũ

7. Hướng dẫn sử dụng và hàn NEUTRIK NLT4MX Giắc kết nối loa đực 4 Pole

Bước 1: Xác định đúng nhu cầu

Trước khi mua, hãy chắc chắn hệ thống cần Male Cable Connector.

Không nên nhầm NLT4MX với đầu female thường được dùng ở dây loa cắm trực tiếp vào ampli.

Bước 2: Chọn dây đúng kích thước

Kiểm tra cả:

Tiết diện lõi: tối đa 6 mm²

Đường kính ngoài: 9–16 mm

Dây vượt giới hạn có thể không lắp vừa strain relief.

Bước 3: Tháo connector

Tháo từng bộ phận theo thứ tự.

Nên ghi nhớ vị trí boot, chuck và housing trước khi hàn.

Bước 4: Luồn phần vỏ lên dây

Phần boot và strain relief phải được luồn vào cáp trước khi hàn.

Nếu quên, người dùng có thể phải tháo lại mối hàn.

Bước 5: Tuốt cáp

Tuốt vừa đủ phần vỏ ngoài.

Không nên để lõi trần quá dài vì có nguy cơ chạm giữa các cực.

Bước 6: Xác định 4 cực

Connector có:

1+

1−

2+

2−

Kiểm tra sơ đồ hệ thống trước khi hàn.

Bước 7: Xác định sơ đồ đấu dây

Không mặc định 1+/1− luôn là sub và 2+/2− luôn là top.

Cách sử dụng các cực phụ thuộc vào thiết kế của amplifier và loa.

Bước 8: Hàn từng conductor

Gia nhiệt vừa đủ rồi hàn từng dây lên solder contact tương ứng.

Đảm bảo thiếc không chảy sang contact bên cạnh.

Bước 9: Kiểm tra continuity

Dùng đồng hồ hoặc cable tester kiểm tra từng cực.

Đảm bảo 1+ nối đúng 1+, 1− đúng 1− và tương tự với 2+/2−.

Bước 10: Kiểm tra short circuit

Trước khi kết nối với amplifier, kiểm tra chắc chắn không có hai cực nào chập với nhau.

Đây là bước rất quan trọng với dây loa công suất cao.

Bước 11: Cố định strain relief

Đưa phần vỏ ngoài của dây vào chuck đúng vị trí.

Strain relief phải giữ chắc cáp nhưng không làm biến dạng quá mức lớp vỏ.

Bước 12: Lắp connector hoàn chỉnh

Lắp housing trở lại và siết vừa đủ.

Kiểm tra dây không xoay lỏng bên trong.

Bước 13: Kết nối bằng Quick Lock

Cắm connector đúng vị trí, sau đó xoay để khóa.

Kiểm tra bằng tay để chắc chắn connector đã được giữ ổn định.

Bước 14: Không sử dụng cho nguồn điện

NLT4MX là connector loa.

Không sử dụng cho điện lưới hoặc dây nguồn 220 V.

Bước 15: Bảo dưỡng định kỳ

Kiểm tra thường xuyên:

Vỏ connector

Khóa Quick Lock

Contact

Strain relief

Mối hàn

Phần cáp sát connector

Nếu phát hiện cháy xém, nóng bất thường hoặc lỏng contact, nên dừng sử dụng và kiểm tra trước khi cấp công suất trở lại.
