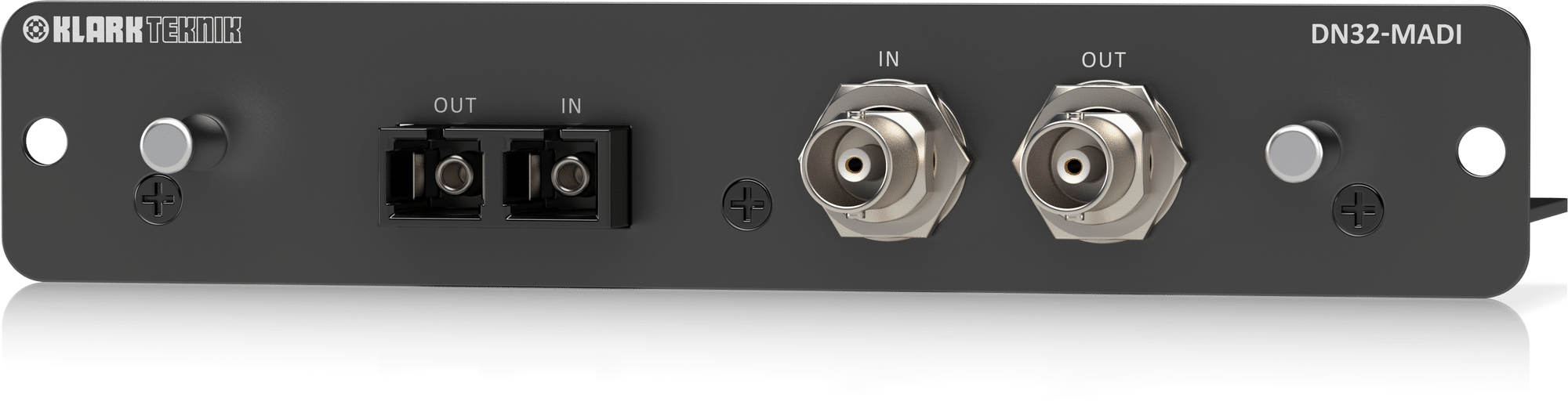

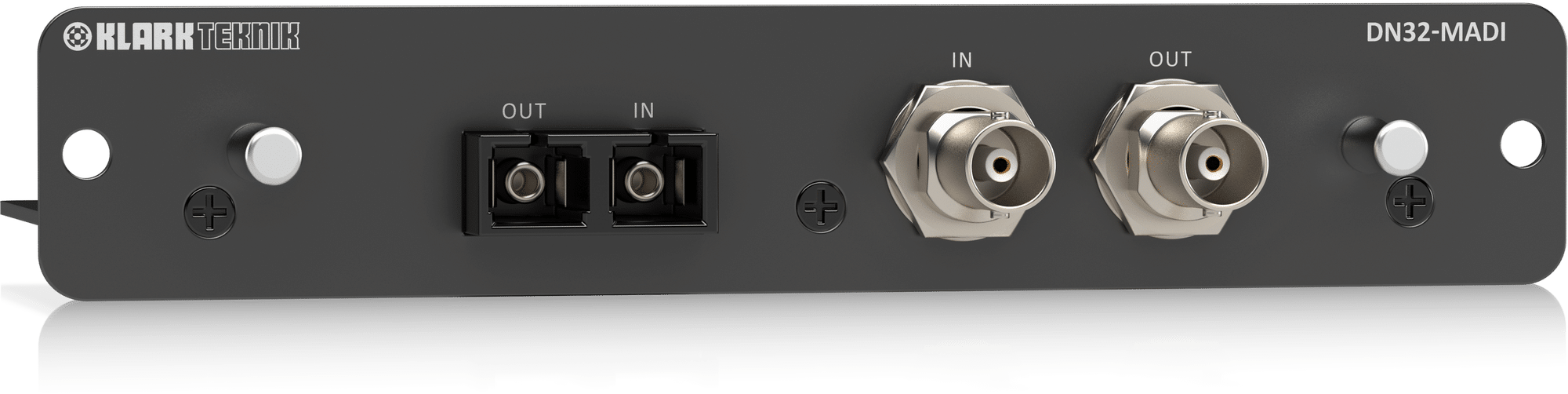

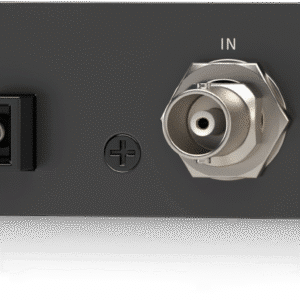

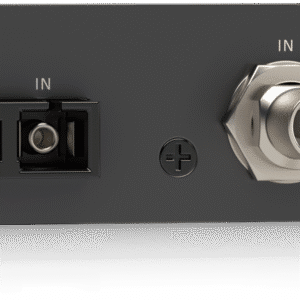

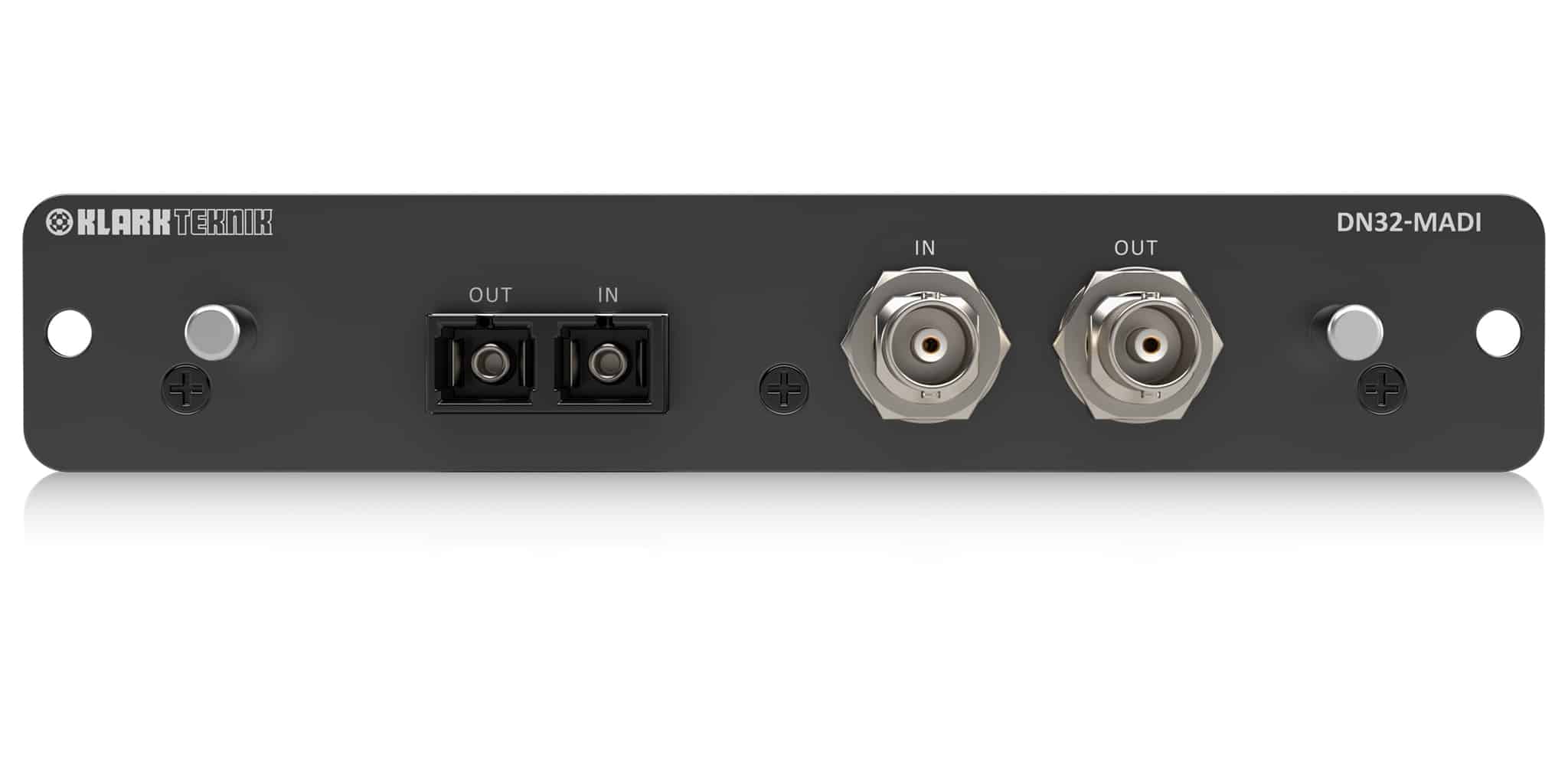

Klark Teknik DN32-MADI

Mô tả chi tiết Klark Teknik DN32-MADI

🎚️ Klark Teknik DN32-MADI là module mở rộng chuyên nghiệp được thiết kế cho các bàn mixer kỹ thuật số Behringer X32 và Midas M32, giúp người dùng dễ dàng tích hợp giao thức MADI (Multichannel Audio Digital Interface) – chuẩn kết nối phổ biến trong các hệ thống âm thanh lớn và chuyên nghiệp. Với khả năng truyền và nhận đồng thời 32 kênh âm thanh hai chiều ở chuẩn 24-bit/48kHz, DN32-MADI mang đến sự linh hoạt và hiệu suất vượt trội cho cả ứng dụng live sound và studio.
Thiết bị hỗ trợ cả kết nối quang (optical SC-duplex) và đồng trục (coaxial BNC 75Ω), cho phép truyền tín hiệu ở khoảng cách xa lên tới hàng trăm mét mà vẫn đảm bảo chất lượng âm thanh ổn định. Hơn nữa, DN32-MADI còn hỗ trợ chế độ dual-redundant, giúp tín hiệu được duy trì ngay cả khi một đường truyền gặp sự cố – tính năng quan trọng trong các hệ thống biểu diễn chuyên nghiệp.
Với độ trễ cực thấp dưới 150µs, khả năng đồng bộ Word Clock, và tính tương thích cao với hầu hết thiết bị MADI khác trên thị trường, Klark Teknik DN32-MADI là giải pháp hoàn hảo để mở rộng hệ thống âm thanh kỹ thuật số, đáp ứng những yêu cầu khắt khe nhất về chất lượng và độ tin cậy.

Đặc điểm nổi bật của Klark Teknik DN32-MADI

1️⃣ Kết nối MADI chuẩn quốc tế: Hỗ trợ giao thức MADI chuyên nghiệp – kết nối đơn giản, tốc độ cao, tương thích với hàng loạt thiết bị phòng thu và live.
2️⃣ Truyền 32 kênh hai chiều: Cho phép gửi và nhận cùng lúc 32 tín hiệu âm thanh 24-bit/48kHz, đáp ứng tiêu chuẩn âm thanh chuyên nghiệp.
3️⃣ Hai cổng kết nối linh hoạt: Tích hợp cổng quang SC-duplex và cổng đồng trục BNC, dễ dàng thích ứng với hạ tầng sẵn có.
4️⃣ Khoảng cách truyền dài: Truyền tín hiệu qua cáp quang lên tới 500m hoặc cáp đồng trục 100m, lý tưởng cho tour diễn, sân khấu lớn.
5️⃣ Chế độ dự phòng Dual-Redundant: Đảm bảo hệ thống hoạt động liên tục, tự động chuyển sang đường dự phòng khi có sự cố.
6️⃣ Độ trễ cực thấp: Chỉ <150µs, cho trải nghiệm âm thanh real-time, phù hợp cả với các buổi biểu diễn trực tiếp.
7️⃣ Đồng bộ Word Clock chính xác: Giúp toàn bộ hệ thống âm thanh duy trì đồng bộ tuyệt đối, tránh jitter và lỗi tín hiệu.
8️⃣ Độ sâu bit 24-bit: Giữ nguyên độ chi tiết và dải động của âm thanh gốc, đảm bảo chất lượng phòng thu.
9️⃣ Tích hợp dễ dàng cho X32/M32: Cắm trực tiếp vào khe mở rộng, nhận diện tự động mà không cần cài đặt phức tạp.
🔟 Thiết kế bền bỉ, ổn định: Klark Teknik sử dụng linh kiện cao cấp, đảm bảo độ tin cậy cao trong môi trường biểu diễn chuyên nghiệp.

Lợi ích khi bạn mua Klark Teknik DN32-MADI

✅ Mở rộng hệ thống âm thanh linh hoạt: Cho phép kết nối thêm nhiều thiết bị, hệ thống phòng thu, thiết bị xử lý tín hiệu qua MADI.
✅ Chất lượng âm thanh cao cấp: Độ phân giải 24-bit mang lại âm thanh rõ nét, trung thực và giàu chi tiết.
✅ Truyền dữ liệu ổn định ở khoảng cách xa: Hỗ trợ cáp quang và đồng trục, phù hợp cả hệ thống lớn hoặc sân khấu lưu động.
✅ Giảm thiểu rủi ro mất tín hiệu: Dual-redundant bảo vệ tín hiệu trong suốt quá trình biểu diễn hoặc ghi âm.
✅ Tối ưu hiệu suất live sound: Độ trễ cực thấp giúp âm thanh đồng bộ hoàn hảo, không có cảm giác delay.
✅ Dễ cài đặt – cắm là chạy: Không cần phần mềm hay trình điều khiển, tự động nhận dạng với M32/X32.
✅ Tương thích rộng: Hoạt động tốt với hầu hết thiết bị MADI chuyên nghiệp từ các thương hiệu lớn như RME, SSL, Digico, Lawo,…
✅ Đầu tư bền vững: Chất lượng chế tạo chuẩn châu Âu từ Klark Teknik, hoạt động ổn định nhiều năm trong môi trường chuyên nghiệp.

Ứng dụng của Klark Teknik DN32-MADI

🎚️ Klark Teknik DN32-MADI là công cụ mạnh mẽ cho các kỹ sư âm thanh và nhà sản xuất chuyên nghiệp trong các tình huống sau:

• Biểu diễn sân khấu lớn: Kết nối hệ thống âm thanh FOH và monitor qua MADI, đảm bảo đồng bộ và không mất dữ liệu.

• Phòng thu chuyên nghiệp: Truyền tín hiệu giữa mixer và interface MADI để thu âm đa kênh chất lượng cao.

• Phát sóng và truyền hình: Sử dụng trong hệ thống truyền tín hiệu âm thanh số đa kênh qua cáp quang.

• Tour diễn lưu động: Tính ổn định cao, dễ thiết lập, phù hợp với môi trường di chuyển liên tục.

• Hệ thống âm thanh cố định: Nhà hát, nhà thờ, trung tâm hội nghị, nơi cần kết nối nhiều mixer và thiết bị xử lý qua giao thức số.

Thông số kỹ thuật của Klark Teknik DN32-MADI

• Chuẩn giao tiếp: MADI (AES10) – giao thức âm thanh số đa kênh chuyên nghiệp.

• Kênh âm thanh: 32 In / 32 Out hai chiều ở 48kHz.

• Độ sâu bit: 24-bit – cho dải động rộng và âm thanh chính xác.

• Tần số lấy mẫu: 44.1kHz / 48kHz – tiêu chuẩn công nghiệp.

• Kết nối quang: SC-duplex multimode, khoảng cách tối đa 500m.

• Kết nối đồng trục: BNC 75Ω, khoảng cách tối đa 100m.

• Độ trễ: <150 microseconds – đảm bảo tín hiệu tức thời.

• Đồng bộ: Word Clock qua coaxial hoặc optical.

• Tương thích: Behringer X32, Midas M32 và các thiết bị hỗ trợ MADI khác.

Bảng so sánh Klark Teknik DN32-MADI với các module tương đương

Hướng dẫn sử dụng Klark Teknik DN32-MADI

🔹 Bước 1: Tắt nguồn mixer trước khi lắp module.
🔹 Bước 2: Gắn DN32-MADI vào khe mở rộng phía sau Behringer X32 hoặc Midas M32.
🔹 Bước 3: Kết nối cáp quang SC-duplex hoặc cáp BNC tùy theo thiết bị MADI của bạn.
🔹 Bước 4: Bật nguồn và để hệ thống tự nhận dạng module (plug & play).
🔹 Bước 5: Trong menu Setup → Card, chọn “MADI” làm nguồn input/output.
🔹 Bước 6: Kiểm tra tín hiệu truyền – đèn LED hiển thị trạng thái kết nối ổn định.
🔹 Bước 7: Nếu dùng hệ thống dự phòng, kết nối cả hai đường (primary & secondary) để đảm bảo tín hiệu liên tục.
🔹 Bước 8: Khi không sử dụng, ngắt cáp quang và cất module trong môi trường khô ráo để bảo vệ đầu nối.
